Thread模组W-MT-28
    发布时间: 2022-12-20 15:08

产品概述

W-MT-28模块是深圳威德姆科技有限公司开发的一款高灵敏度、电路简单、通信距离远、抗干扰能力强的通用型Thread模块,。模块采用沉金、半孔等特殊工艺，提高了模块的稳定性和可靠性。W-MT-28模块采用的是Silicon LABS EFR32MG24芯片，该模块符合Matter Over Thread协议标准，并具有自我修复、自动组网功能。支持 OTA升级，模组预留外挂Flash，为后续产品的升级及扩展提供了保证。



使用该模块为用户的开发省去了大量的时间和精力，从而为产品推向市场节约了时间和开发成本。

Thread模组W-MT-28

1.1 产品应用

W-MT-28模块的应用包括但不限于：

u 照明控制

u 窗帘控制

u 智能家居

u 智慧安防

u 楼宇自动化和监控

u 能源管理等

u 网关



1.2 主要特性

u 尺寸：(W)×15.8mm (L) ×1.0mm (H)

u 符合 802.15.4、 Thread 协议

u 工作频段：2400～2483.5MHz；

u 32 位高性能 ARM Cortex@-M33 MCU；

u 程序存储器：可选内置1536KB的Flash ；

u 数据存储器：可选内置192KB的RAM；

u 晶振：39MHz；

u IO口：提供16个IO口；

u 工作电压：2.0V～3.8V；

u 工作温度：-40℃～105℃；

u 数据传输速率：250Kbps

u 接收灵敏度：-105.4dBm；

u 最大发射功率：19.5dBm；

u 深度休眠模式工作电流：5uA；

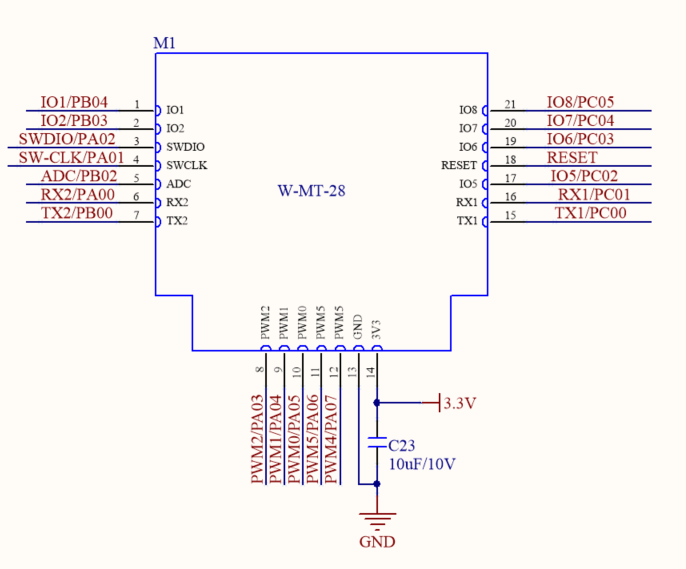

2.1 模块应用方框图



图表2  W-MT-28模块应用方框图



W-MT-20模块是基于 2.4GHz IEEE 802.15.4 协议的无线通讯模块，板载天线进行无线通讯.


3.1 射频参数

Parameter

Min.

Typ.

Max.

Unit

频率

2400

--

2483.5

MHz

软件设置功率

-4

--

+10

dBm

芯片发射功率

0

+10

19

dBm

频偏

-40

--

40

KHz

接收灵度

-96

-102

-105

dBm

备注：

以上是在25度环境温度下3.3V供电时的数据。

图表3  W-MT-28模块射频参数

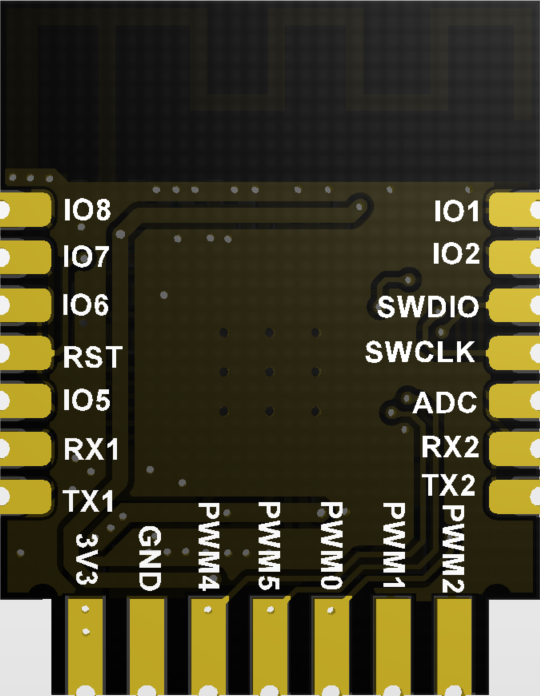

3.2 管脚定义

注：针对通用IO口每种类型的产品均有定义，不能随意更改。


引脚序号符号IO 类型功能
1PB4I/O普通 IO 引脚，对应 IC 的PB04
2PB3I/O普通 IO 引脚，对应 IC 的 PB03
3PA2I/O烧录引脚，SWDIO，对应 IC 的 PA02
4PA1I/O烧录引脚，SWCLK，对应 IC 的 PA01
5PB2IADC 引脚，对应 IC 的 PB02
6PA0I/O普通 IO 引脚，对应 IC 的 PA00
7PB0I/O普通 IO 引脚，对应 IC 的 PB00
8PC2I/O支持硬件 PWM，对应 IC 的 PC02
9PC1I/O支持硬件 PWM，对应 IC 的 PC01
10PA4I/O支持硬件 PWM，对应 IC 的 PA04
11PA5I/O支持硬件 PWM，对应 IC 的 PA05
12PA6I/O支持硬件 PWM，对应 IC 的 PA06
13GNDP电源接地引脚
14VCCP电源引脚（3.3V）
15TX0I/OUART_TXD0，烧录授权引脚，对应 IC 的 PD03
16RX0I/OUART_RXD0，烧录授权引脚，对应 IC 的 PD02
17PA8IADC 引脚，对应 IC 的 PA08
18RSTI/O复位引脚，低电平有效，对应 IC 的 RESETn
19PA7I/O普通 IO 引脚，对应 IC 的 PA07
20PA3I/O普通 IO 引脚，对应 IC 的 PA03
21PB1I/O普通 IO 引脚，对应 IC 的 PB01



3.3 电气性能

参数指标

最小值

典型值

最大值

单位

备注

工作电压

2.0

3.3

3.8

V


待机电流

--

5

8

uA

深度休眠模式(EM2)

RX电流

--

7

9

mA


TX电流

--

175

180

mA

+19dBm（均值）

TX电流

--

22

25

mA

+10dBm（均值）

TX电流

--

8

12

mA

+0dBm（均值）

备注

以上数据是在传输速率为250Kbps条件下测得

图表6  W-MT-28 模块电气性能参数



3.4 工作条件

参数指标

最小值

典型值

最大值

单位

备注

工作温度

-20

25

105

℃


存储温度

-40

25

125

℃


工作湿度

10

50

90

%


存储湿度

5

50

90

%

密封包装

图表7  W-MT-28 模块工作条件


4. 模块尺寸

4.1 模块外型尺寸



图表8  W-MT-28模块外型尺寸
