产品概述

W-MT-20模块是深圳威德姆科技有限公司开发的一款高灵敏度、电路简单、通信距离远、抗干扰能力强的通用型Thread模块,。模块采用沉金、半孔等特殊工艺，提高了模块的稳定性和可靠性。W-MT-20模块采用的是Silicon LABS EFR32MG24芯片，该模块符合Matter Over Thread协议标准，并具有自我修复、自动组网功能。支持 OTA升级，模组预留外挂Flash，为后续产品的升级及扩展提供了保证。

使用该模块为用户的开发省去了大量的时间和精力，从而为产品推向市场节约了时间和开发成本。

1.1 产品应用

W-MT-20模块的应用包括但不限于：

u 照明控制

u 窗帘控制

u 智能家居

u 智慧安防

u 楼宇自动化和监控

u 能源管理等

u 网关

1.2 主要特性

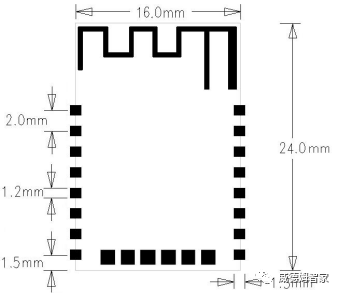

u 尺寸：16*24*2mm

u 符合 802.15.4、 Thread 协议

u 工作频段：2400～2483.5MHz；

u 32 位高性能 ARM Cortex@-M33 MCU；

u 程序存储器：可选内置1536KB的Flash ；

u 数据存储器：可选内置192KB的RAM；

u 晶振：39MHz；

u IO口：提供16个IO口；

u 工作电压：2.0V～3.8V；

u 工作温度：-40℃～105℃；

u 数据传输速率：250Kbps

u 接收灵敏度：-105.4dBm；

u 最大发射功率：19.5dBm；

u 深度休眠模式工作电流：5uA；

2.1 模块应用方框图

图表2 W-MT-20 模块应用方框图

W-MT-20模块是基于 2.4GHz IEEE 802.15.4 协议的无线通讯模块，板载天线进行无线通讯.

3.1 射频参数

Parameter	Min.	Typ.	Max.	Unit
频率	2400	--	2483.5	MHz
软件设置功率	-4	--	+10	dBm
芯片发射功率	0	+10	19	dBm
频偏	-40	--	40	KHz
接收灵度	-96	-102	-105	dBm
备注：以上是在25度环境温度下3.3V供电时的数据。

图表3 W-MT-20 模块射频参数

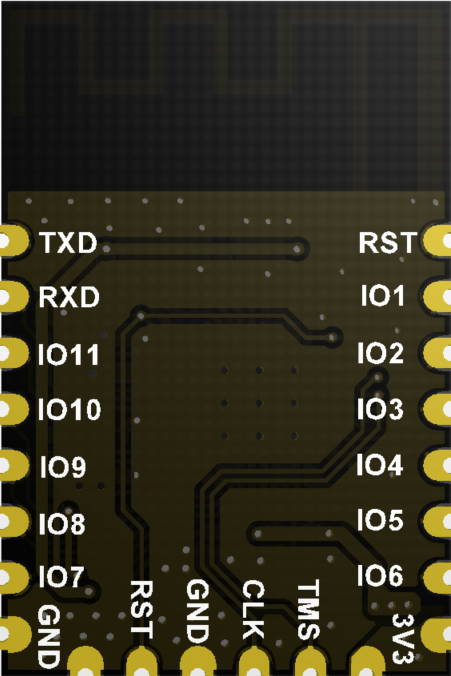

3.2 管脚定义

W-MT-20模块共有16个管脚，管脚定义如图表4和图表5所示。

注：针对通用IO口每种类型的产品均有定义，不能随意更改。

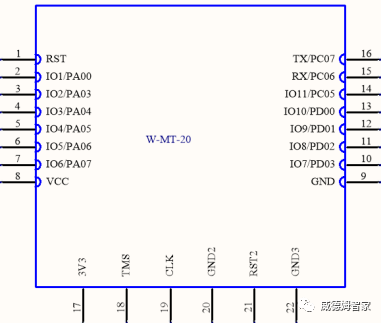

图表4 W-MT-20模块管脚序号图

管脚序号	对应IC管脚	管脚功能描述	备注
1	RESET	复位
2	PC01	通用IO口
3	PD02	通用IO口
4	PC00	通用IO口
5	PA00	通用IO口
6	PA03	通用IO口
7	PA04	通用IO口	中断换醒
8	VCC	3.3V供电	留出测试点
9	GND	地	留出测试点
10	PD01	通用IO口
11	PD00	通用IO口
12	PC02	通用IO口
13	PB00	通用IO口	中断换醒
14	PB01	通用IO口	中断换醒
15	PA06	通用IO口	中断换醒
16	PA05	通用IO口

图表5 W-MT-20 模块管脚定义

3.3 电气性能

参数指标	最小值	典型值	最大值	单位	备注
工作电压	2.0	3.3	3.8	V
待机电流	--	5	8	uA	深度休眠模式(EM2)
RX电流	--	7	9	mA
TX电流	--	175	180	mA	+19dBm（均值）
TX电流	--	22	25	mA	+10dBm（均值）
TX电流	--	8	12	mA	+0dBm（均值）
备注	以上数据是在传输速率为250Kbps条件下测得

图表6 W-MT-20 模块电气性能参数

3.4 工作条件

参数指标	最小值	典型值	最大值	单位	备注
工作温度	-20	25	105	℃
存储温度	-40	25	125	℃
工作湿度	10	50	90	%
存储湿度	5	50	90	%	密封包装
