Thread模组W-ZB-27
    发布时间: 2022-10-13 15:08

产品概述

W-Z-27深圳威德姆科技有限公司开发的一款高灵敏度、电路简单、通信距离远、抗干扰能力强的通用型Thread,模块采用沉金、半孔等特殊工艺,提高了模稳定性和可靠性。W-Z-27采用的是Silicon LABS EFR32MG24芯片,该模块符合Matter Over Thread协议标准并具有自我修复、自动组网功能。支持 OTA升级模组预留外挂Flash为后续产品的升级及扩展提供了保证



使用该模块为用户的开发省去了大量的时间和精力,从而为产品推向市场节约了时间和开发成本。

Thread模组W-ZB-27

1.1 产品应用

W-Z-27块的应用包括但不限于:

u 照明控制

u 窗帘控制

u 智能家居

u 智慧安防

u 楼宇自动化和监控

u 能源管理

u 网关



1.2 主要特性

u 尺寸:20.8 * 15.6 * 2mm

u 合:802.15.4、 Thread 协议

u 工作频段:24002483.5MHz

u 32 位高性能 ARM Cortex@-M33 MCU

u 程序存储器:可选内置1536KBFlash

u 数据存储器:可选内置192KBRAM

u 晶振:39MHz

u IO口提供16个IO口

u 工作电压:2.0V3.8V

u 工作温度:-40℃~105℃;

数据传输速率250Kbps

u 接收灵敏度:-105.4dBm

u 最大发射功率:19.5dBm

u 深度休眠模式工作电流:5uA


2.1 模块应用方框图



图表2  W-MT-27块应用方框图



W-Z-27是基于 2.4GHz IEEE 802.15.4 协议的无线通讯模块,板载天线进行无线通讯.


3.1 射频参数

Parameter

Min.

Typ.

Max.

Unit

频率

2400

--

2483.5

MHz

软件设置功率

-4

--

+10

dBm

芯片发射功率

0

+10

19

dBm

频偏

-40

--

40

KHz

接收灵度

-96

-102

-105

dBm

备注:

以上是在25度环境温度下3.3V供电时的数据。

图表3 W-Z-27块射频参数


3.2 管脚定义

针对通用IO口每种类型的产品均有定义,不能随意更改


Module Pin

Number

Pin of IC

Type

Default Pin

Definition

Pin Function

Description

Multiplexing

Pin Definition

1

VCC

--

VCC

Power Supply

--

2



4_PC03

I/O



ADC1

Analog to Digital

Converter

GPIO

3

GND

--

GND

Ground

--



4



5_PC04



I/O



RX1

Universal asynchronous

receiver



GPIO

5

23_PA06

I/O

PWM1

PWM signal output

GPIO



6



6_PC05



I/O



TX1

Universal asynchronous

transmitter



GPIO

7

22_PA05

I/O

PWM2

PWM signal output

GPIO

8

28_PD04

I/O

I2C_SDA/MOSI

I2C Data pin

GPIO

9

21_PA04

I/O

PWM3

PWM signal output

GPIO

10

29_PD03

I/O

I2C_SCK/MISO

I2C Clock pin

GPIO

11

17_PA00

I/O

PWM4

PWM signal output

GPIO





12





19_PA02





I/O





SL2/SW_TMS/CS

JLINK

TMS(Program burning pin For module)





GPIO

13

20_PA03

I/O

PWM5

PWM signal output

GPIO

14

18_PA01

I/O

SL1/SW_CLK

JLINK CLK

GPIO




15







2_PC01





I/O







RX0

Universal asynchronous receiver (Debug pin for

module)





GPIO

16

9_RESETn

I/O

RESET

Chip reset

--





17







1_PC00





I/O







TX0

Universal asynchronous transmitter (Debug pin for

module)





GPIO

18

GND

--

GND

Ground

--

19

9_RESETn

--

RESET

Chip reset

--



20



18_PA01



I/O



SL1/SW_CLK

JLINK CLK

(Program burning pin For module)



GPIO





21





19_PA02





I/O





SL2/SW_TMS/CS

JLINK

TMS(Program burning pin For module)





GPIO

22

29_PD03

I/O

I2C_SCK/MISO

I2C Clock pin

GPIO

23

28_PD04

I/O

I2C_SDA/MOSI

I2C Data pin

GPIO

24

30_PD02

I/O

GPIO3

GPIO

GPIO

25

GND

--

GND

Ground

--

26



32_PD00

I/O



ADC

Analog to Digital

Converter

GPIO



27



5_PC04



I/O



RX1

Universal asynchronous

receiver



GPIO



28



6_PC05



I/O



TX1

Universal

asynchronous transmitter



GPIO

29

31_PD01

I/O

GPIO1

GPIO

GPIO

30

3_PC02

I/O

GPIO2

GPIO

GPIO

31

GND

--

GND

Ground

--

32

GND

--

GND

Ground

--


Remark

For a more detailed definition of multiplexing pin, please refer to the IC datasheet.


3.3
电气性能

参数指标

最小值

典型值

最大值

单位

备注

工作电压

2.0

3.3

3.8

V


待机电流

--

5

8

uA

深度休眠模式(EM2)

RX电流

--

7

9

mA


TX电流

--

175

180

mA

+19dBm均值

TX电流

--

22

25

mA

+10dBm均值

TX电流

--

8

12

mA

+0dBm均值

备注

以上数据是在传输速率为250Kbps条件下测得

图表6  W-Z-27块电气性能参数



3.4
 工作条件

参数指标

最小值

典型值

最大值

单位

备注

工作温度

-20

25

105

℃


存储温度

-40

25

125

℃


工作湿度

10

50

90

%


存储湿度

5

50

90

%

密封包装

图表7  W-Z-27块工作条件


4. 模块尺寸

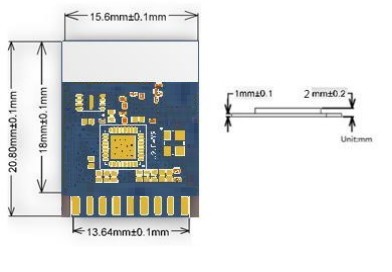

4.1 模块外型尺寸



图表8  W-Z-27块外型尺寸
